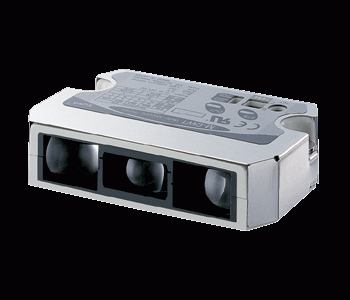

M-DW1晶圓定位傳感器
採用安全的LED光源的反射型晶圓定位傳感器
|
 ※1 |
 ※2 |
| ※1 | EMC指令 |
|---|---|
| ※2 | Recognition認證 |
特點
安全性卓越的LED式
|
以往使用激光的激光式定位傳感器，激光會從加載口內側穿過FOUP直射操作人員，十分危險。 |
 |
亦可檢測玻璃晶圓
|
M-DW1以反射光的位置來檢測，不管反射光量的多少都能檢測出玻璃晶圓。 |
 |
可檢測塗氮晶圓
氮化膜具有可吸收特定波長光的性質，吸收的波長因氮化膜的厚度而不同。因此，對於使用單波長激光的傳感器，可能會因光全被吸收而無法檢測。
而LED光源的光具有一定波長段，即使氮化膜晶圓也可準確檢測。
0.5ms的高速反應
實現0.5ms的高速反應。兼顧高速反應性和高精度。
基於2段受光元件的高精度位置檢測
|
利用反射光量檢測時，反射光量和晶圓的邊緣形狀會影響檢測結果。M-DW1的受光部使用2段受光元件，通過反射光位置而非反射光量進行檢測。因此，受晶圓厚度和反射光量的影響較小。 |
 |
可從四個方向引出電纜
|
傳感器可以從正前方、右側、左側、下方四個方向引出電纜。可根據傳感器的設置情況靈活調節。 |
 |
內置放大器的小巧、輕盈型
|
尺寸為寬度80.6mm×厚度18.3mm×進深50mm，質量約為75g的小巧、輕盈型。 |
 |
